Snabbfakta — Harmann kanalfläkt MAXEE 400/4/6800T

• Diagonal kanalfläkt, anslutning 400 mm
• Maximal kapacitet 6890 m³/h, max spänn 300 Pa
• Trefas IE3-motor, 3~400 V, 50 Hz
• Varvtalsstyrning via frekvensomriktare 20–70 Hz
• Motorskydd IP55, isolationsklass F
• Stålhölje pulverlackerat RAL 7012, korrosionsklass C3
• Vikt 23,2 kg, montage horisontellt eller vertikalt

Harmann MAXEE 400/4/6800T är en diagonal kanalfläkt med medeltryck avsedd för transport av ren, dammfri luft i tillufts- och frånluftsinstallationer. Fläkten är konstruerad för mekaniska ventilationssystem som kräver hög kapacitet, stabilt spänn och möjlighet till montage direkt i kanalen.

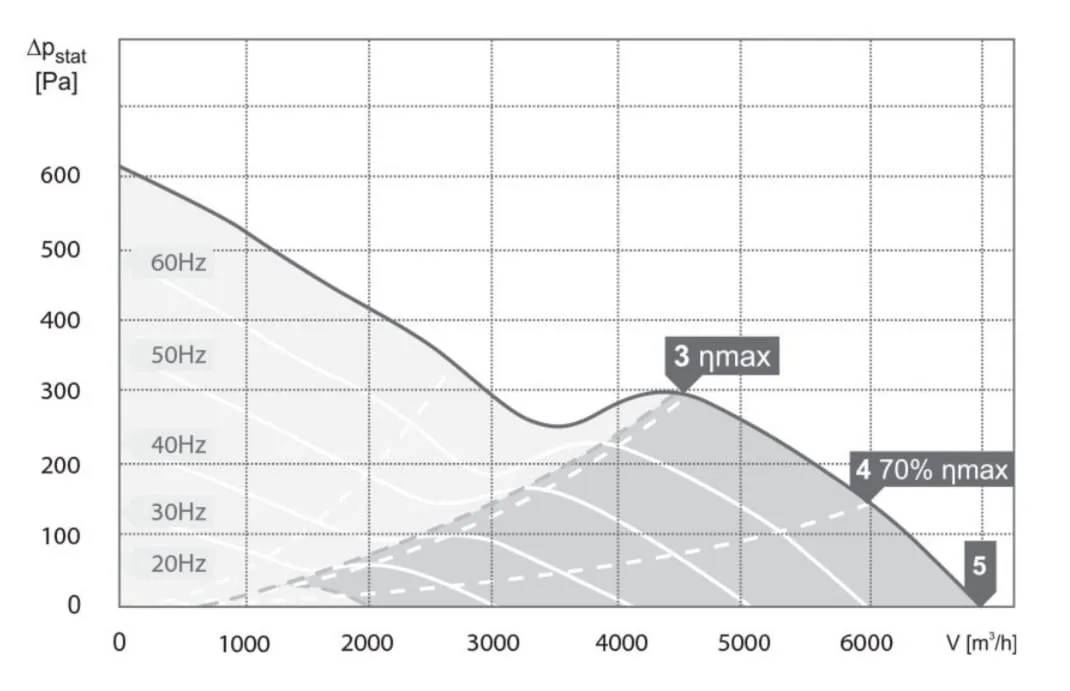

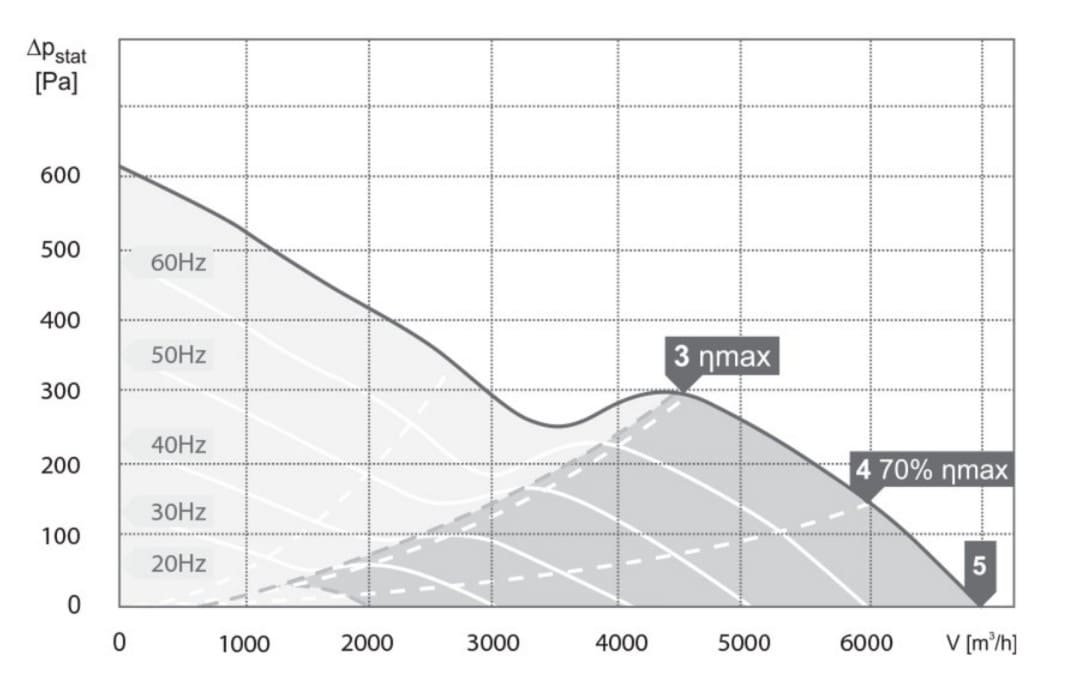

Den diagonala rotorkonstruktionen kombinerar fördelaktiga flödesparametrar med ett kompakt stålhölje. Fläkten uppnår en maximal kapacitet på 6890 m³/h och ett maximalt spänn på 300 Pa, vilket gör den lämplig för medelstora och större kanalinstallationer där luften måste transporteras genom kanaler, galler, spjäll, ljuddämpare, filter eller andra systemkomponenter.

Hur presterar fläkten i kanalinstallationer?

Harmann MAXEE 400/4/6800T är byggd för system som kräver stabil kapacitet och medelhögt tillgängligt spänn. Kapaciteten på upp till 6890 m³/h gör den användbar i utbyggda allmänventilationssystem, och det maximala spännet på 300 Pa gör att den klarar typiska motstånd i kanaler och installationstillbehör. Den diagonala flödeskarakteristiken kombinerar fördelarna hos axial- och radialfläktar och fungerar väl i kanaler med större tvärsnitt.

Hur är rotorn konstruerad?

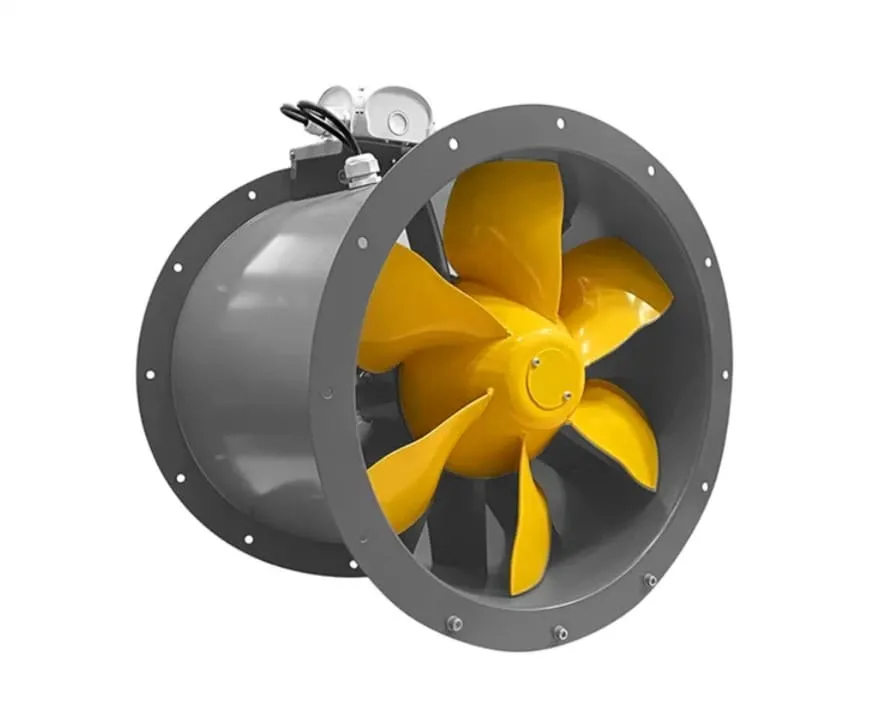

Den viktigaste komponenten är den diagonala rotorn med sex tredimensionella blad och ett koniskt nav. Konstruktionen leder luftströmmen effektivt och ger högre spänn än många traditionella axialfläktar. Rotorn är tillverkad av pulverlackerad stål för hållbarhet och mekanisk motståndskraft. Dynamisk balansering i klass G6.3 stödjer stabil drift och begränsar vibrationsöverföring till installationen.

Vilken motor och reglering har fläkten?

Fläkten är utrustad med en trefas asynkronmotor i verkningsgradsklass IE3, med spänning 3~400 V och nominell frekvens 50 Hz. Varvtalet kan styras med en frekvensomriktare inom området 20–70 Hz, vilket gör att kapaciteten kan anpassas efter byggnadens faktiska behov. Rekommenderad acceleration/bromstid vid frekvensreglering är 20–30 sekunder för mjuk start och stabil drift.

Hur monteras fläkten?

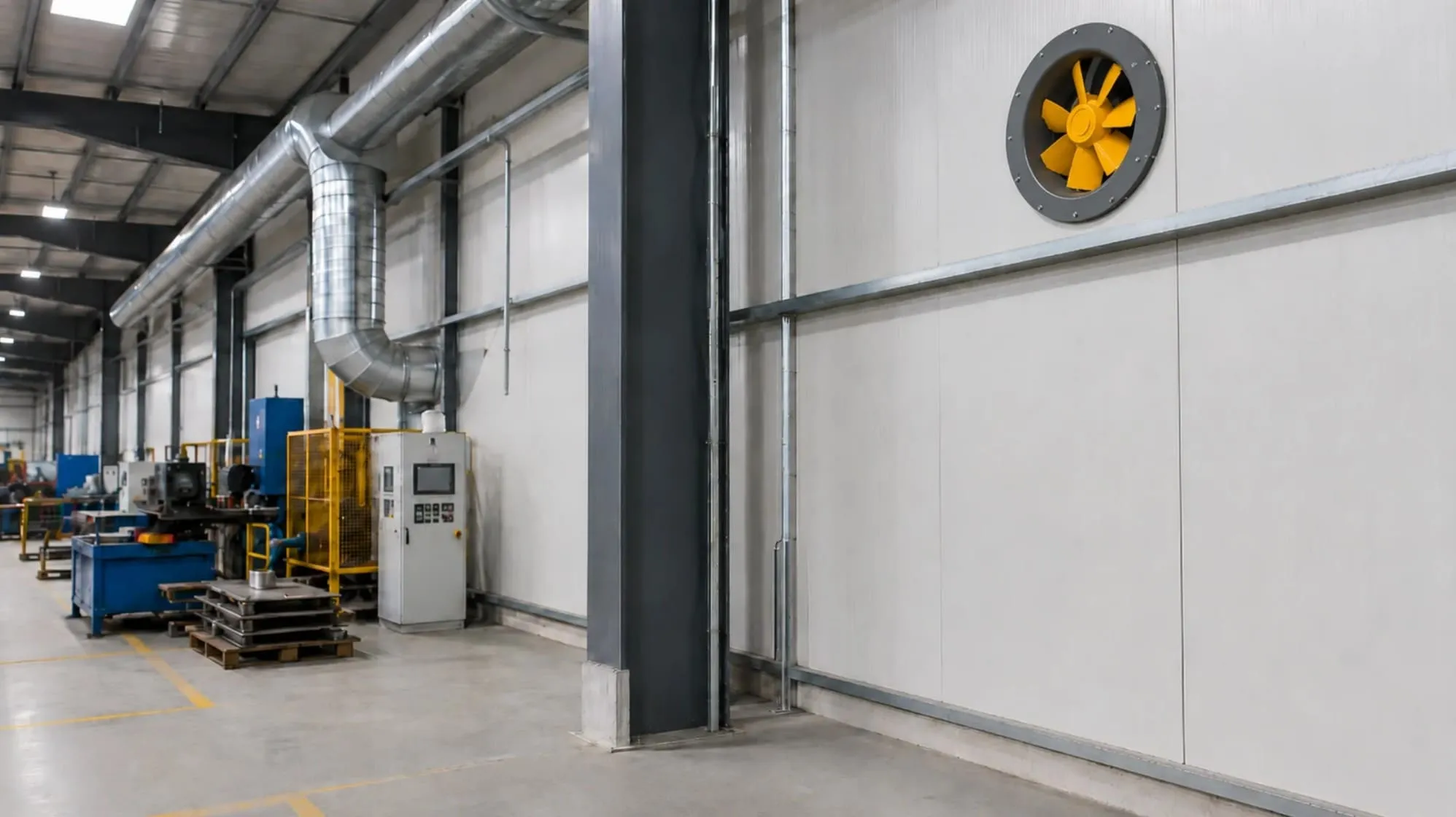

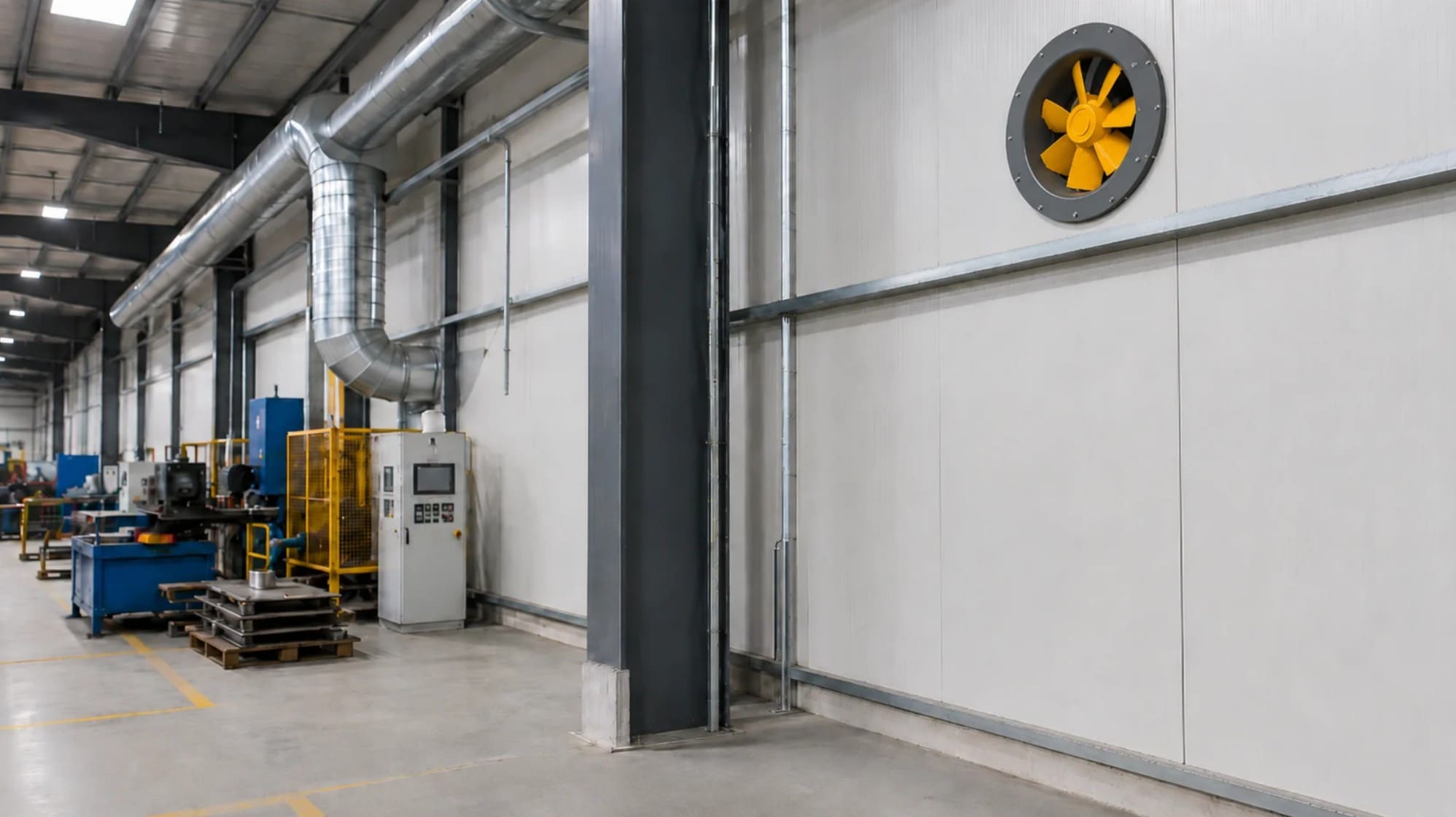

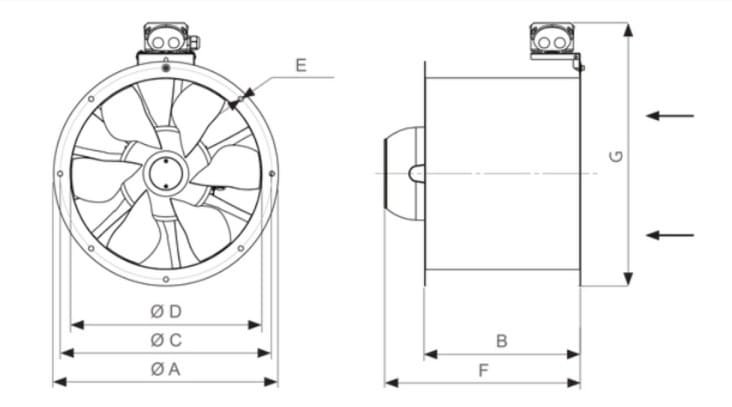

Fläkten är avsedd för montage i kanaler med en anslutningsdiameter på 400 mm och kan monteras horisontellt eller vertikalt. Monteringsflänsen har hål enligt EUROVENT 1/2-standard för enkel anslutning till installation och tillbehör. Fläkten kan monteras i maskinrum, tekniskt utrymme, under bjälklag, i en avskild installationszon eller direkt i kanaldragningen.

Vilka tillbehör finns till fläkten?

Ett brett sortiment av systemtillbehör kan väljas till: vibrationsisolatorer (FSD), monteringsfötter (FAL), vibrationskopplingar (EXP), inloppsmunstycken (ESD), runda anslutningar (RVS), inloppsflänsar (RAF), backventiler (RVK/RVK H/SGE), skyddsgaller (SGW), tvärbalkar (TRA), servicebrytare (AS) samt monteringsringar (MR).

Lämplig för: mekanisk till- och frånluftsventilation i industriella, tekniska, kommersiella och offentliga byggnader, samt lager- och kontorsmiljöer där ren, dammfri luft ska transporteras genom kanaler med typiska installationsmotstånd. Passar både nya installationer och modernisering av befintliga ventilationssystem.

Branscher: industri, teknisk fastighetsdrift, lager och logistik, kontor och offentlig verksamhet.

Vanliga frågor (FAQ)

Kan Harmann kanalfläkt MAXEE 400/4/6800T användas för fuktig eller aggressiv luft?

Nej, fläkten är avsedd för transport av ren, dammfri luft vid en maximal drifttemperatur på 60 °C. Höljets korrosionsklass C3 gör den lämplig för normala inomhusmiljöer, men den är inte avsedd för aggressiva kemiska ångor eller extremt fuktiga processluftflöden.

Hur mycket buller genererar Harmann MAXEE 400/4/6800T?

Harmann MAXEE 400/4/6800T har en ljudeffektnivå på 69 dB(A) och en ljudtrycksnivå på 62 dB(A) uppmätt på 3 meters avstånd. Bullernivån kan sänkas genom att köra fläkten på lägre frekvens via frekvensomriktaren, ned mot 20 Hz.

Vad skiljer en diagonal kanalfläkt som Harmann MAXEE 400/4/6800T från en traditionell axialfläkt?

En diagonal kanalfläkt som Harmann MAXEE 400/4/6800T kombinerar den kompakta formen hos en axialfläkt med ett högre uppnåeligt spänn, upp till 300 Pa jämfört med vad många traditionella axialfläktar klarar. Det gör den mer lämpad för kanalsystem med större motstånd, som filter, ljuddämpare och långa kanaldragningar.
